스마트워치용 복합 센서 회로 특허 구조 분석

1. 데이터 시대의 핵심 — 스마트워치 복합 센서 회로의 진화와 출현
오늘날 웨어러블 디바이스는 단순한 운동 보조기기를 넘어 헬스케어와 메디컬의 경계를 넘나드는 플랫폼으로 성장하고 있습니다. 특히 스마트워치는 사용자 건강 상태를 실시간으로 모니터링하며, 심박수, 스트레스, 수면 패턴 등 다양한 생체 신호를 측정하는 고기능 센서 허브로 변모했습니다. 이러한 변화의 중심에는 바로 복합 센서 회로 구조의 고도화가 자리하고 있습니다.

최근 특허 데이터베이스를 분석해 보면, ‘multi-sensor health stack’라는 키워드를 포함한 특허 출원이 최근 3년간 연평균 28% 증가하고 있으며, 이는 업계 전반에 걸쳐 복합 센서 통합이 가속화되고 있음을 보여줍니다. 기존의 단일 기능 센서 조합(PPG, IMU 등)에서 나아가, ECG(심전도), 온도 센서, EDA(피부 전도도) 등 다양한 생체 신호 감지 소자를 하나의 모듈에 통합하는 방식으로 설계가 고도화되고 있습니다.

이러한 복합 센서 구조는 단순히 기능을 늘리는 데 그치지 않고, 크기를 줄이고, 전력 소모를 최소화하며, BSI·FDA 같은 의료 인증을 충족해야 하는 복합적 과제를 안고 있습니다. 결국 이 모든 조건을 만족하기 위해서는 센서 → AFE → MCU → 전원관리까지 모두 SoC(System-on-Chip)화된 구조가 필수입니다. 이러한 설계가 확보된 특허 포트폴리오야말로 향후 스마트워치 기술 경쟁력의 핵심으로 작용할 것입니다.

2. 광학 PPG·가속도·ECG를 통합하는 센서 프런트엔드(AFE) 설계의 핵심

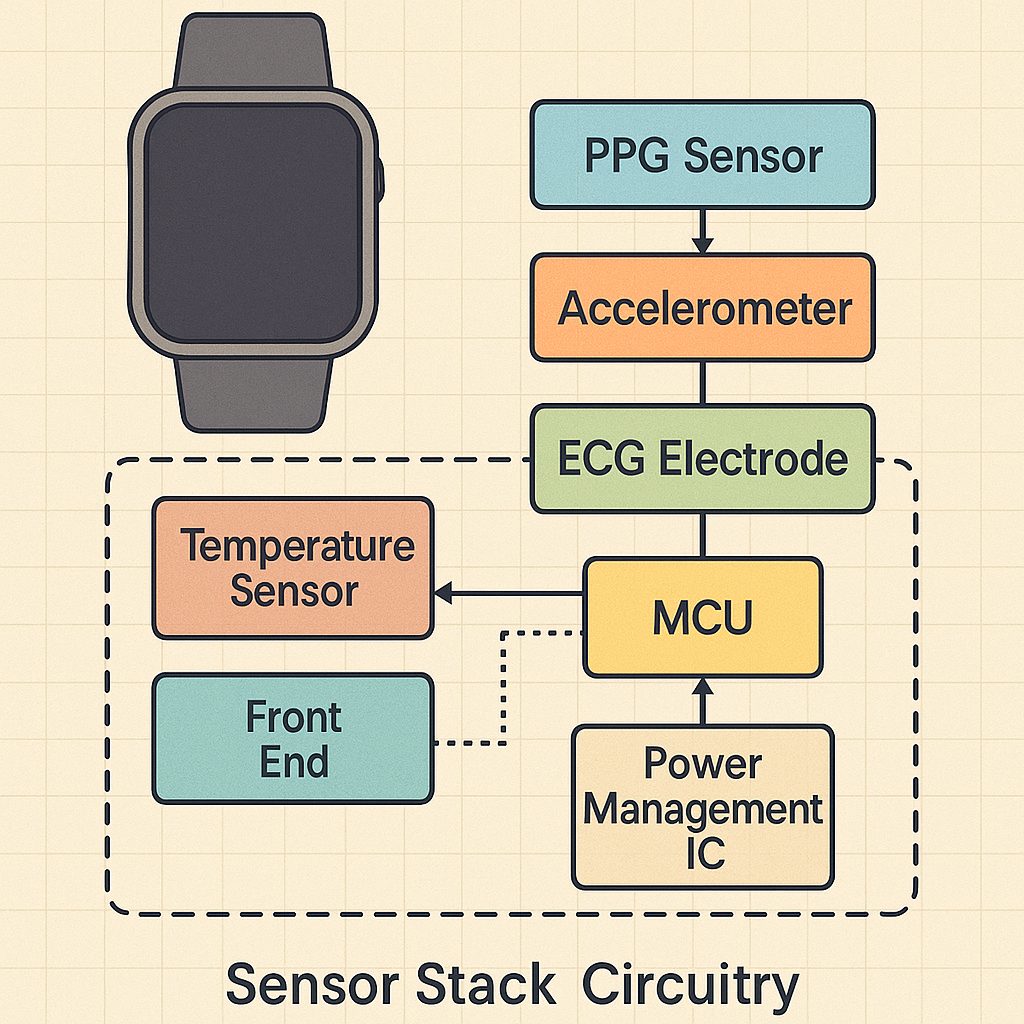

복합 센서 회로에서 가장 많은 특허가 몰리는 영역은 프런트엔드(AFE, Analog Front-End) 설계입니다. 이곳은 다양한 센서 신호를 수집하고, 노이즈를 제거하며, 디지털로 변환해 MCU에 전달하는 중요한 구간이죠.

대표적인 사례로 Apple의 특허(US11 210 385)와 Samsung의 특허(KR10-2349878)는 PPG, ECG, IMU 신호를 단일 AFE 블록에서 동시 수집하는 구조를 채택합니다. 특히 광학식 심박센서인 PPG는 녹색·적외선 LED 드라이버와 포토다이오드를 통해 동작하며, 이때 ECG 전극 신호와 IMU 데이터를 실시간으로 연계하여 모션 노이즈를 정밀하게 제거합니다.

주목할 부분은 LED 구동 주기와 가속도 샘플링 주기를 **정밀하게 동기화(Phase Locking)**하는 회로 기술입니다. 이를 통해 걸음, 손의 떨림, 손목 움직임 등으로 인한 모션 아티팩트(잡음)를 크게 줄일 수 있으며, Adaptive Multi-Frequency Sampling(다중 주파수 적응형 샘플링) 알고리즘이 이러한 동기화의 핵심 역할을 합니다. 최근에는 해당 알고리즘을 하드웨어로 구현한 디지털 믹서 회로 구조에 대한 특허가 다수 출원되고 있습니다.

3. 전력 효율성을 좌우하는 MCU + Power IC 통합 특허 기술
스마트워치에서 가장 치열한 전력 경쟁이 벌어지는 영역은 바로 **MCU와 전원 관리 회로(PMIC)**입니다. 손목 디바이스는 제한된 배터리 용량과 작은 폼팩터 내에서 저발열·저전력 설계를 구현해야 하므로, 단순한 저전압 설계 이상의 통합 설계 전략이 필요합니다.

Qualcomm의 특허(US10 953 422)는 대표적인 예로, Cortex-M33 기반의 메인 MCU 옆에 초저전력 AI 코프로세서를 병렬 배치해, 심박 변화나 EDA 이벤트가 감지될 때만 메인 MCU를 깨우는 Event-Driven 방식을 구현합니다. 이러한 아키텍처는 MCU가 평상시에는 Sleep 모드로 유지되며, 이벤트 시에만 소모 전력을 올리는 방식으로, 평균 전류 소모량을 1mA 이하로 낮추는 효과를 냅니다.

전원 관리 측면에서는 TI(Texas Instruments)의 적응형 DVS(Dynamic Voltage Scaling) 회로가 주목받습니다. 이 회로는 MCU 부하 조건에 따라 실시간으로 레귤레이터 전압을 0.6~1.1V로 동적으로 조절하여, 복합 센서 동작 시에도 최대 18%의 전력 절감 효과를 달성합니다. 이와 같은 MCU + PMIC 통합 구조는 스마트워치의 배터리 수명을 크게 늘리는 핵심 요소입니다.

4. 무선 통신·보안·시스템 통합을 아우르는 모듈식 특허 전략
스마트워치는 단순한 센서 장치가 아닙니다. 수집된 데이터는 MCU에서 처리된 후, BLE(Bluetooth Low Energy)나 Wi-Fi 모듈을 통해 스마트폰이나 클라우드로 전송됩니다. 이 전체 경로가 지연 없이, 에너지 효율적으로 설계되려면 무선 통신과 보안 회로를 포함한 전 영역 통합이 필요합니다.

Nordic의 특허(KR10-2459980)는 센서 → 시큐어 DMA → 암호화 엔진 → BLE 라디오로 이어지는 ‘Zero-Copy Path’ 구조를 제안합니다. 이를 통해 불필요한 메모리 접근을 줄이고, 데이터 처리 지연을 최대 45%까지 단축했습니다. 또한 STMicro의 특허(EU 403 2210)는 RF 안테나와 ECG 전극의 접지를 공유하는 ‘공진-공유형 금속 레이아웃’ 구조를 통해, ECG 신호 측정 시 RF 간섭을 상쇄하고 통신 품질도 확보하는 2중 효과를 노렸습니다.

이러한 모듈식 특허 구조는 크로스 라이선스 협상에도 유리하게 작용합니다. 스마트워치 제조사는 다양한 칩 벤더의 IP를 조합하여 제품을 구성하기 때문에, 이질적인 모듈 간의 IP 충돌 방지를 위한 모듈별 독립 특허 확보가 전략적으로 중요해지고 있습니다.

5. 향후 기술 방향 — AI-온-센서와 다층적 특허 포트폴리오 전략
향후 스마트워치 복합 센서 회로는 단순히 측정 정밀도를 높이는 것을 넘어, 센서 자체에 AI를 내장하고, 모듈 간 기능을 분산시키는 방향으로 진화할 것으로 보입니다. 이미 Google의 Fitbit은 SpO₂, EDA, 피부 온도 분석을 온-센서 ML(Machine Learning) 엔진으로 이전함으로써, 펌웨어 업데이트만으로 측정 기능을 확장하는 방식을 채택하고 있습니다.

이와 같은 트렌드는 특허 포트폴리오 전략에도 변화를 요구합니다. 단순히 하드웨어 설계 특허뿐 아니라, ▲센서 다중화 SoC 설계(하드웨어), ▲AI 모델 업데이트 방법(소프트웨어), ▲배터리 충전 시스템 연동 구조(시스템 레벨)까지 3단계로 계층화된 특허망이 필요합니다. 그래야만 회피 설계가 어려운 강력한 방어권을 확보할 수 있습니다.

나아가, 생체 센서 회로의 설계 방식이 통일되고, 관련 통신·보안 표준이 고도화됨에 따라, 이러한 복합 센서 회로 특허는 궁극적으로 **표준특허(SEP: Standard Essential Patent)**로 진화할 가능성도 존재합니다. 이는 향후 글로벌 스마트워치 시장에서 주도권을 확보하려는 기업들에게 필수적인 전략이 될 것입니다.

결론
스마트워치 산업의 진정한 경쟁력은 복합 센서 회로 설계와 그에 기반한 특허 전략에 달려 있습니다. 센서 집적도와 데이터 정밀도, 전력 효율성과 통신 보안, AI 연산 구조까지—모든 요소를 통합적으로 설계하고 이를 포괄하는 특허를 확보한 기업만이 미래 웨어러블 시장에서 선도자가 될 수 있습니다.
